Parker派克481系列数据中心液冷CDU机柜应用软管
481系列 1层钢丝编织增强液压软管
1 Wire Braid Reinforcement Hydraulic Hose, Series 481
Parker派克流体连接件Parker fluid connectors

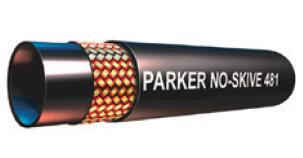

PARKER NO-SKIVE 481系列CDU应用软管
- 可用于传输水乙二醇、空气和水等
- 一层钢丝编织结构，高工作压力，安全系数高
- 弯曲半径小，柔软
- 水基介质耐温范围-40~85°C
- 不剥胶扣压式，安全性高

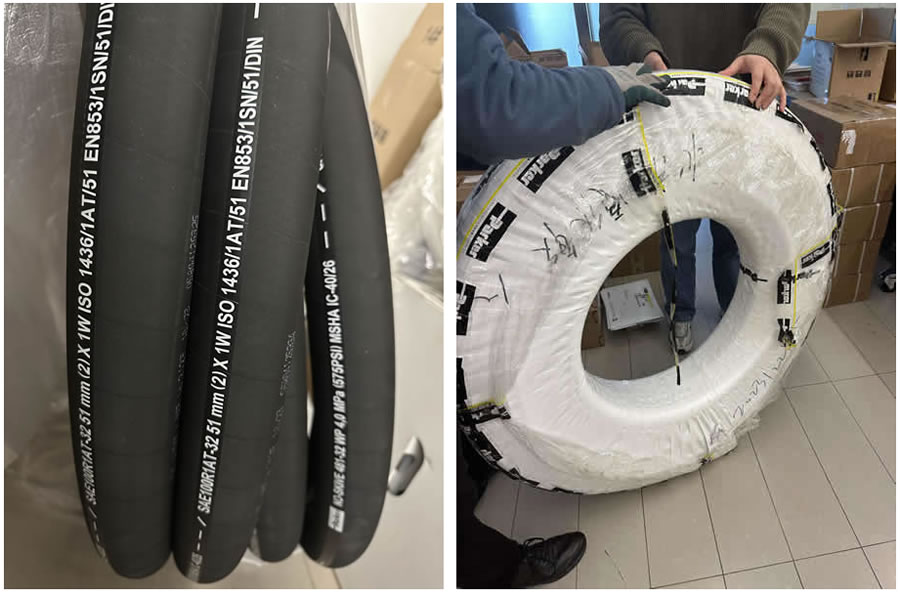

- 国内市场主要使用大尺寸规格于主管路CDU应用
- 青岛工厂本地化生产
派克481液压软管是液压行业标准的橡胶软管，压力范围为230-40 bar（3250-575 PSI），具有紧凑的结构，可满足严格的布线要求.ISO 1436-1 TYPE 1SN / SAE 100R1 TYPE AT / EN 853 1SN型Parker's 481 hyraulic hose is a hydraulic industry standard rubber hose that has a pressure range of 230-40 bar(3250-575 PSI), which features a compact construction for tight routing requirements.ISO 1436-1 TYPE 1SN / SAE 100R1 TYPE AT / EN 853 TYPE 1SN
481系列 1层钢丝编织增强液压软管
构成材料： |
内胶层：丁腈橡胶(NBR)
增强层：一层高强度钢丝编织层
外胶层：合成橡胶 |
适用介质： |
石油基和水乙二醇液压油, 润滑油, 空气和水；用于1.7 MPa以上的空气，软管需针刺 |
温度范 围： |
-40°C至+100°C，除：空气：+70°C；水：+85°C |
适用接头： |
43系列 |
可替换产品系列： |
421SN，422 |
优势与优点： |
No-Skive不剥胶薄外胶层
弯曲半径是SAE 100R1标准的一半
性能超过SAE 100R1 AT / ISO 1436 1AT / EN853 1SN
通过MSHA认证 |
派克481液压软管为客户提供一致的性能表现以及世界范围内的通用性。派克481系列液压软管的压力范围为230-40bar，其设计可用于广泛的流体兼容性。481系列软管符合严格的国际质量规范要求设计，可用于达到全球客户的要求。
该系列软管使用通用一层钢丝编织结构，符合国际标准（ISO 1436-1 类型 1SN）
该系列软管具有1/2弯曲半径，便于布管安装。
其内胶层是合成橡胶。增强层是一层钢丝编织。外胶层是合成橡胶（MSHA认证）温度范围为-40°C至+ 100°C（-40°F至+ 212°F）。
市场：
-通用市场
-工业
-交通运输
-军事
-工程机械
-农业
-地面和建筑维护
-林业
-通用设备
-机床
-垃圾回收
-物料搬运
优点/特点：
-弯曲半径是SAE标准软管的一半，弯曲力小，便于布管安装
-紧凑的结构提供了更容易的布管
-基于不同的尺寸，工作压力范围5000-2000 PSI
-具有较小的外径，用于更紧凑的安装
应用;
-石油基液压油和润滑油。
|

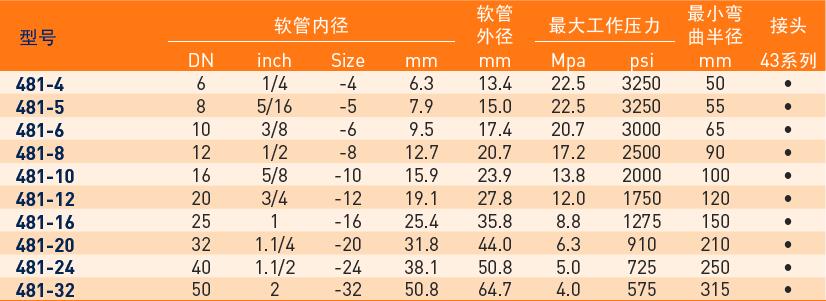

性能特点 |
应用： |
Hydraulic |
额定软管内径： |
DN6 - 51 |
软管内径： |
1/4 到 2 inch |
|
软管内径（尺寸） ： |
-4 to -32 |
软管外径： |
13.4 到 64 mm
.53 到 2.52 inch |
符合规格： |
SAE 100R1 |
运行压力： |
230 到 40 bar
3250 到 575 psi |
高运行温度： |
100 °C
212 °F |
弯曲半径： |
50 - 315 mm
2 - 12-1/2 inch |
低运行温度： |
-40 °C
-40 °F |
真空额定压力： |
(*) 24 - 18 Inch-Hg
(*) 600 - 450 mm-Hg |
重量： |
0.24 -2.23 kg/m
0.16- 1.5 lb/ft |
爆破压力： |
920 到 160 bar
13000 到 2300 psi |
兼容配件： |
43 |

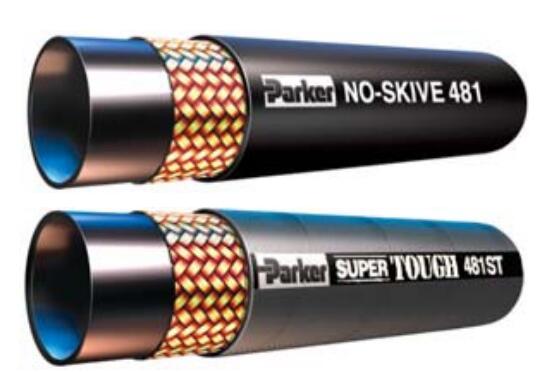

481 - ISO 1436 TYPE 1SN / SAE 100R1 TYPE AT / DIN EN853 TYPE 1SN 型号
| Part |
Hose I.D. (size) |
Certificates |
Hose Cover Type |
| 481-10 |
-10 |
Non-Specific |
Standard |
| 481-10-MH |
-10 |
MSHA cert. |
Standard |
| 481-12 |
-12 |
Non-Specific |
Standard |
| 481-12-MH |
-12 |
MSHA cert. |
Standard |
| 481-16 |
-16 |
Non-Specific |
Standard |
| 481-16-MH |
-16 |
MSHA cert. |
Standard |
| 481-20 |
-20 |
Non-Specific |
Standard |
| 481-20-MH |
-20 |
MSHA cert. |
Standard |
| 481-24 |
-24 |
Non-Specific |
Standard |
| 481-24-MH |
-24 |
MSHA cert. |
Standard |
| 481-32 |
-32 |
Non-Specific |
Standard |
| 481-32-MH |
-32 |
MSHA cert. |
Standard |
| 481-4 |
-4 |
Non-Specific |
Standard |
| 481-4-MH |
-4 |
MSHA cert. |
Standard |
| 481-5 |
-5 |
Non-Specific |
Standard |
| 481-5-MH |
-5 |
MSHA cert. |
Standard |
| 481-6 |
-6 |
Non-Specific |
Standard |
| 481-6-MH |
-6 |
MSHA cert. |
Standard |
| 481-8 |
-8 |
Non-Specific |
Standard |
| 481-8-MH |
-8 |
MSHA cert. |
Standard |
| 481ST-10 |
-10 |
Non-Specific |
Super Tough Cover |
| 481ST-12 |
-12 |
Non-Specific |
Super Tough Cover |
| 481ST-16 |
-16 |
Non-Specific |
Super Tough Cover |
| 481ST-4 |
-4 |
Non-Specific |
Super Tough Cover |
| 481ST-6 |
-6 |
Non-Specific |
Super Tough Cover |
| 481ST-8 |
-8 |
Non-Specific |
Super Tough Cover |
|
