Parker派克液压软管Parker hose
高压ParLock多螺旋软管ISO 3862类型R15-R42-R42TC-R42ST
High-Pressure ParLock Multispiral Hoses ISO 3862 Type R15 - R42 - R42TC - R42ST
Parker派克流体连接件Parker fluid connectors

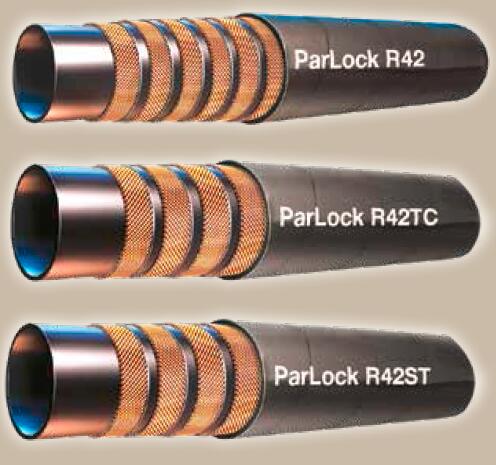

派克的ParLock Multispiral软管R42，R42TC和R42ST是采用ParLock Interlock技术开发的，其恒定工作压力高达42,0 MPa。该软管系列为极端动态压力应用提供了出色的解决方案。Parker's ParLock Multispiral Hoses R42, R42TC and R42ST are developed with the ParLock Interlock technology and for a constant working pressure of up to 42,0 MPa. This hose range offer an excellent solution for extremely dynamic pressure applications.
高压ParLock多螺旋软管ISO 3862类型R15-R42-R42TC-R42ST
构成材料： |
内胶层：合成橡胶
增强层：4层或六层高强度钢丝缠绕增强层
外胶层：合成橡胶 |
适用介质： |
石油基液压油及水乙二醇基流体，润滑油，空气和水。用于压力在1,7MPa以上压缩气体场合，软管应先针刺。 |
温度范围： |
-40°C至+125°C，除：空气：+70°C；水：+85°C |
适用接头： |
V4系列(-10 ~ -16)，V6系列(-20 ~ -32) |
优势与优点： |
剥胶技术
耐磨外胶层
MSHA认证 |
派克高压ParLock 多层缠绕软管R42、R42TC 和 R42ST 系列，采用内锁技术进行开发，是管路系统中有严苛的动态压力、压力波动和冲击应用场合的理想产品选择。该系列范畴包含了ParLock 软管、软管接头和附有派克扣压操作说明的总成加工设备。ParLock 设计通过了德国事故预防和保险机构组织（Berufsgenossenschaft)根据标准 EN 201(该标准针对批准注塑成型机应用而设立)的安全认证。
市场:
- 工业
- 工程机械
- 材料处理
- 油气
特性/优点:
- 采用内锁技术且相匹配的软管和接头系统，使总成获得广泛肯定和批准，且安全稳定。高质量且安全稳定的总成为用户的产品提供更长服务寿命的保障
- 派克公司的技术参数超过标准 ISO 3862 - EN 856 R15 型的技术要求
- R42TC 系列软管表面为耐磨(TC)结构，其表面的耐磨能力不低于普通标准橡胶软管表面耐磨能力的80 倍。R42ST 软管具有超耐磨外胶层表面，其耐磨能力不低于普通标准橡胶软管表面耐磨能力的450 倍。
- 完整的ParLock 软管接头技术覆盖了高压ParLock 多层缠绕软管，能实现更简单、快速地加工更安全稳定的软管总成。
- 派克高压ParLock 剥胶型软管，与其相应全系列的ParLock 软管接头相匹配、相补充，以实现软管增强层钢丝与套筒的金属与金属的全方位接触，甚至和芯子的全接触(剥外胶或內外胶都剥除)，当然碳钢和不锈钢材料的软管接头都能提供。
应用:
- 液压传动(联合收割机、大型拖拉机、挖掘机)
- 振动打桩机
- 大型注塑机
- 隧道设备
- 林业设备
- 大型材料处理设备(集装箱装卸)
- 挖掘机转盘
- 油气行业的防井喷应用
派克的高压ParLock 多层缠绕软管 R42、R42TC 和 R42ST 系列，与之匹配的派克高压接头系列：V4 系列(内外胶都需要剥除)，适配的软管尺寸有-10、-12、-16 和 V6 系列(内外胶都需要剥除)， 适配的软管尺寸有 -20、-24和-32。
|
性能特点 |
应用： |
Various, Hydraulic |
符合规格： |
超过 ISO 3862 R15 型标准要求-派克技术 |
管件类型： |
合成橡胶 |
软管加固材料和结构： |
四层或六层高强度钢丝缠绕 |
盖材料： |
合成橡胶，表面覆盖特殊聚氨酯薄层的合成橡胶，耐磨 MSHA 认证的合成橡胶 |
重量： |
1,39 至 7,00 kg
1.39 - 7.00 kg/m
0.94 - 4.71 lb/ft |
低运行温度： |
-40 °F |
高运行温度： |
125 °C
-257 °F
(Air) 70 °C
(Water) 85 °C |
介质： |
Hydraulic Fluids, Air, Water |
兼容配件： |
ParLock V4/V6 系列接头 |
额定软管内径： |
16 to 51 mm |
软管内径： |
5/8 to 2 inch
15.9 - 50.8 mm |
软管内径（尺寸）： |
-10 to -32 |
软管外径： |
28.50 至 71.50 mm |
运行压力： |
42,0 MPa
6000 psi
420 bar |
爆破压力： |
168,0 MPa
24000 psi |
弯曲半径： |
8.75 -27.5 inch |

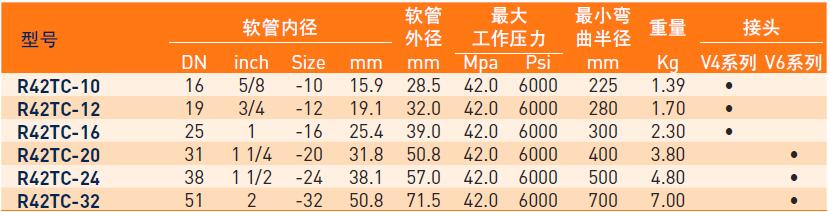

R42TC - 超过ISO 3862 R15
| Part |
Hose I.D. (size) |
Hose Cover Type |
| R42-10 |
-10 |
Standard |
| R42-12 |
-12 |
Standard |
| R42-16 |
-16 |
Standard |
| R42-20 |
-20 |
Standard |
| R42-24 |
-24 |
Standard |
| R42-32 |
-32 |
Standard |
| R42ST-10 |
-10 |
Super Tough Cover |
| R42ST-12 |
-12 |
Super Tough Cover |
| R42ST-16 |
-16 |
Super Tough Cover |
| R42ST-20 |
-20 |
Super Tough Cover |
| R42ST-24 |
-24 |
Super Tough Cover |
| R42ST-32 |
-32 |
Super Tough Cover |
| R42TC-10 |
-10 |
Tough Cover |
| R42TC-12 |
-12 |
Tough Cover |
| R42TC-16 |
-16 |
Tough Cover |
| R42TC-20 |
-20 |
Tough Cover |
| R42TC-24 |
-24 |
Tough Cover |
| R42TC-32 |
-32 |
Tough Cover |
|
