Parker-Legris-气动功能接头

功能性接头气动符号

调节气体流量
控制气体流动
控制气体流动
排气系统及控制
控制及调节气体流量
检测气缸压降
排气气缸及系统
压力调节
排气及调节流量
减压

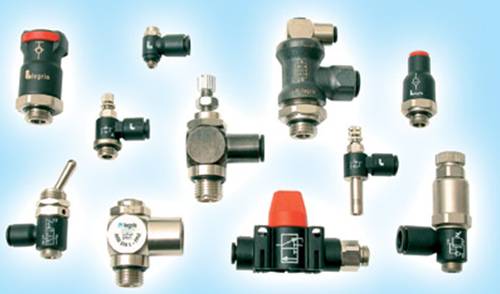

气动功能接头

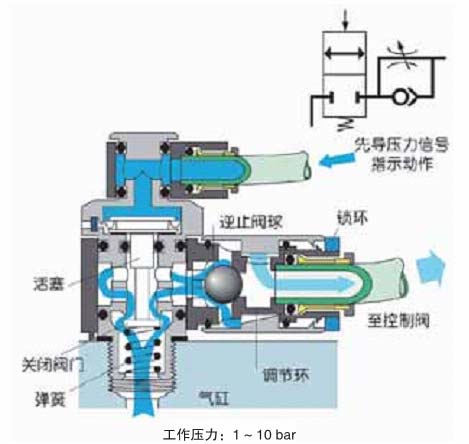

一．闭锁接头
-可同时锁定活塞
-切断气压供应并排放大流量
-优异的耐温耐压性能
-带闭锁及流量调整控制型
-可直接安装在气缸上

需同时在气缸进出口配置闭锁接头

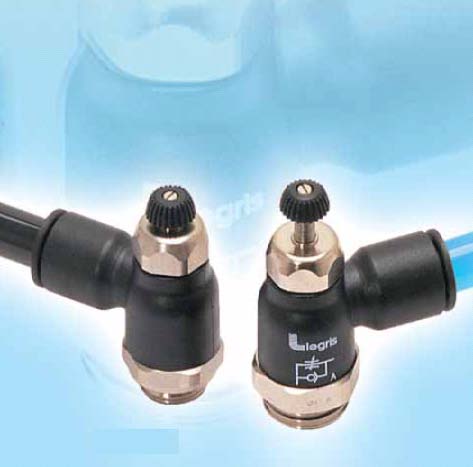

二．调速节流阀
------控制气缸的运动速度

这种接头连接在:
- 气缸 (排气/进气节流型), 可得到较精密的调整效果
- 控制阀 (排气/进气节流型)
- 控制回路 (管对管型式)

工作流体：压缩空气
工作压力：1到10bar
工作温度：0℃到70℃

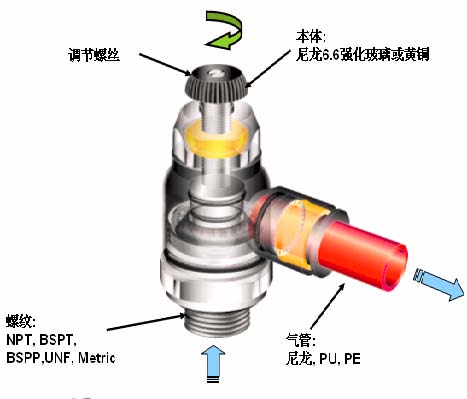

I调速阀的特点和优点：
- 紧凑美观
- 旋转旋帽以调节速度
- 气管连接和脱离迅速
- 可旋转
- 外形多样

II工作原理:

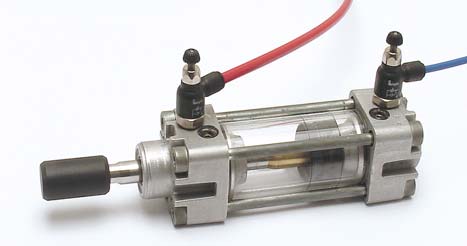

- 可安装在气缸或用于压缩空气回路中
- 离气缸越近，调节功能越精确越稳定

Parker-Legris-气动功能接头

I.迷你型球阀
Parker-Legris迷你微型球阀用于气动回路中，作为在线开关，其结构轻便紧凑，适合各种安装，更有三种连接方式，应用广泛。

- 当安装位置有限，手无法接触手柄时，可用改锥做开或关的动作。
- 把手的不同颜色表示使客户辨认型号一目了然。
- 全流量，Parker-Legris迷你型球阀提供优良的流量性能。

技术参数
适用流体：压缩空气
工作压力高达：10bar
真空度 ：755mmHG 99%真空
工作温度 ：-20℃~+80℃

II.手动切换排气阀
接头型手动切换排气阀可安装在任何需要经常排气的系统上，只要简单地以手切换开关，即可立即切断气源，同时迅速将系统内残余空气排至大气中。有多种安装方式可供选择：
-7800/7805系列：装在单作用气缸上（管端进气型）
-7801/7806系列：装在气路分配座上（螺纹端进气型）

技术参数
适用流体： 压缩空气
工作压力高达 ：10bar
工作温度 :-10℃~+80℃


III.0669系列滑套排气阀
Parker-Legris滑套排气阀是针对系统快速排气需求设计。使用时仅需滑动红色滑套即可将进气源关闭，同时将系统内残余空气迅速排至大气中。
双内螺纹的连接设计使其更易于直接装在回路中。

技术参数
适用流体 :压缩空气
工作压力高达 :10bar
工作温度: -10℃~+80℃

阀门开-压缩空气自由流入系统

阀门关-压缩空气入口切断,系统内压力立即由此排出

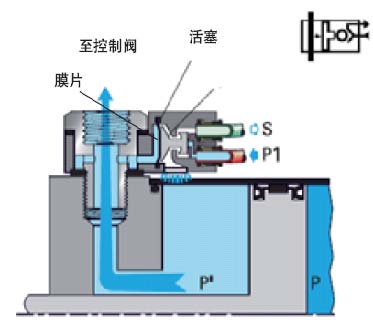

IV.压力传感接头
Parker-Legris检测接头可以在气缸行进至末端，缸内背压将近消失时动作，送出气压或电压信号以作为控制之用。体积小，节省空间。

技术参数
适用流体: 压缩空气
工作压力: 3~8bar
工作温度: -15℃~+60℃

V.缓冲启动接头
缓冲启动接头可以使系统压力逐步升高至所需压力，避免系统启动时（或排气后重新启动时）因压缩空气突然进入系统而损坏空压元件。

技术参数
适用流体: 压缩空气
工作压力: 3~10bar
工作温度 :-15℃~+60℃
