Parker派克 A03 series with Low power coil for Explosion proof
Parker派克 A03低功耗防爆阀

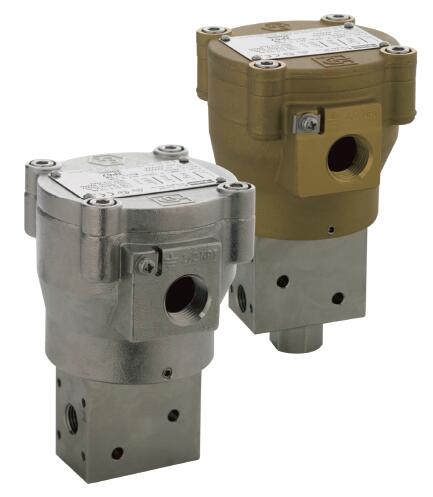

Parker派克 A03低功耗防爆阀 A03 series with Low power coil for Explosion proof
ATEX＆SIL3认证，直动式，3/2阀门，平衡锥阀，通用1/4英寸，适用于过程控制市场ATEX &SIL3 certification， Direct Operated, 3/2 valve ，Balanced Poppet, Universal 1/4”for Process Control Market
Parker派克 A03低功耗防爆阀 资料下载
低功耗Low power consumption: 1.5W - 1.8W
保护类型Protection Type： II 2 G - Ex db IIC T6/ T5 / T4 II 2 D - Ex tb IIIC - 80/ 95 / 130°C
宽环境温度范围Wide Ambient temperature range: -45℃ ~ +120℃
接触流体的材料Materials in contact with fluid: SUS316L or Brass body
认证Certification: IEC/EN 61508, ATEX , Nepsi, TUV SIL3
技术指标：
线圈功率直流（W）： 1.8瓦
功能： 手动复位功能
电缆组装： 1/2 NPT
阀体材质： 316升
连接尺寸： 1/4 NPT
工作温度（℃）max.： + 120°摄氏度
电压（VDC）： 24VDC
工作温度（℃）min.： -20°摄氏度
外壳材质： 铝
主体材质： 316升
连接尺寸： 1/4 NPT
min.工作温度： -20°摄氏度
max.工作温度： +120°摄氏度
功能： 手动复位功能
能量消耗： 1.8瓦
外壳类型： 铝
电缆组件类型： 1/2 NPT
电源电压： 24伏直流电
产品特性PRODUCT FEATURES:
隔爆外壳“d”型保护阀门适用于区域1/21和2/22应用。The new Explosion Proof Flameproof “d” coil valve is valid for Zone 1/21 and 2/22 application.
适用于宽压力范围和无min.工作压力要求的应用。The solenoid valves are recommended for pilot applications with basic flow, wide pressure ranges and no minimum operating pressure.
金属隔爆线圈外壳，H级绝缘等级设计。Coils used in metal enclosure have class H insulation materials.
紧凑性设计，更少的装配空间要求。Compact design, less assembly space requirement.
耐腐蚀性高。Highly resistant to corrosion.
标配包括峰值电压抑制和交流整流。Peak voltage suppression and AC rectifier included as standard.
产品符合IEC/EN61508系统安全规范，TUV安全认证SIL-2,兼容性SIL-3。Products comply with IEC/EN61508 system safety specification,TUV safety certification SIL-2, SIL-3 compatibility.
| 主要参数： |
- 2位/3通直动式电磁阀（黄铜&不锈钢）
- 尺寸：1/4" (NPT & BSPP)
- 压差：0-10Bar
- 响应时间：<100ms
- 适用介质：空气，惰性气体等
- 环境温度：通用(-20°C ~ 100°C)和低温(-45°C ~ 65°C)
- 额定功率：功率四档可选，推荐RP（减功率）和LP（低功率）选项
- 带手动操控MO和手动复位操控MS功能 |
| 标准电压： |
- AC：220-230V/50Hz
- DC：24VDC |
| 材料规格： |
- 阀体：AISI316L/黄铜
- 阀杆（套筒）：316L不锈钢
- 活塞：不锈钢
- 弹簧：不锈钢
- 阀芯和密封件：FVMQ
- 导向环：PTFE |
| 过程控制应用： |
- 油气开采设备：气动或液压产品的启动先导控制，暖通设备，消防救火等
- 石油化工：各类化工装置，化学注入撬，分析小屋，烟气监测等
- 其他应用：生物医药，电厂等 |
| 优势与优点： |
- 3/2直动式大流量通用式阀，完全满足过程阀的多种设计功能
- 新型隔爆“d”型阀门适用于区域1/21和2/22应用
- 人体工学设计，椭圆安装面更贴合执行器，实现快速响应
- 20%的体积缩减，为客户减少配管实现更合理的安装
- 适用于宽压力范围和无min.工作压力要求的应用
- 产品符合ATEX, Nepsi, IEC/EN 61508等多种认证
- 双层密封结构，低泄露值实现安全的启动和关闭
- 宽温域设计（低温-45°C/高温100°C）满足更严苛环境挑战
- 标配包括峰值电压抑制功能和交流电整流器
- 有竞争力的市场定价和快速交货 |
A03系列低功耗防爆电磁阀 - 2位/3通直动式通用电磁阀 型号
| 型号 |
接口尺寸 |
通径 |
流量系数Kv |
工作压差 |
环境温度 |
功率 |
| NPT Female |
mm |
m3/h |
L/min |
bar |
°C |
AC W |
DC W |
| A03RN22MN-LADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
- |
1.8 |
| A03RN22MN-LRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
- |
1.8 |
| A03RN24MN-LADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
- |
1.8 |
| A03RN24MN-LRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
- |
1.8 |
| A03RN22MN-RADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
3.6 |
3.6 |
| A03RN22MN-RRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
3.6 |
3.6 |
| A03RN24MN-RADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
3.6 |
3.6 |
| A03RN24MN-RRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
3.6 |
3.6 |
表格中型号均为对应24V DC的型号，如选择交流电(AC)，则型号的后两个字符改为3D。例如：
A03RN22MN-RADNC2为采用直流电源时的型号，如选用交流电源，则型号改为A03RN22MNRADN3D
| Part |
Working Temperature (C) Minimum |
Working Temperature (C) Maximum |
Function |
Coil Power DC (W) |
Enclosure Material |
Cable Assembly |
Voltage (VDC) |
Connection Size |
Valve Body Material |
| A03RN22MN-LADNC2 |
-20°C |
+100°C |
None Manualoperator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MN-LRDNC2 |
-20°C |
+100°C |
None Manualoperator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MO-LADNC2 |
-20°C |
+100°C |
Manual operator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MO-LRDNC2 |
-20°C |
+100°C |
Manual operator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MS-LADNC2 |
-20°C |
+120°C |
Manual reset function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MS-LRDNC2 |
-20°C |
+120°C |
Manual reset function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MN-LADNC2 |
-45°C |
+100°C |
None Manualoperator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MN-LRDNC2 |
-45°C |
+100°C |
None Manualoperator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MO-LADNC2 |
-45°C |
+100°C |
Manual operator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MO-LRDNC2 |
-45°C |
+100°C |
Manual operator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MS-LADNC2 |
-45°C |
+95°C |
Manual reset function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MS-LRDNC2 |
-45°C |
+95°C |
Manual reset function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
A03系列隔爆电磁阀- 线圈 - 绝缘等级H - 电气安全IEC 335
| 线圈规格 |
高功率（HP） |
基本功耗(BP) |
减功耗(RP) |
低功耗(LP) |
| 热 |
冷 |
热 |
冷 |
热 |
冷 |
热 |
冷 |
| 9.0W |
11.2W |
5.2W |
5.7W |
3.2W |
3.6W |
1.5W |
1.8W |
| 防爆等级 |
II2G Exd IIC Gb T6/T5
II2D Ext IIIC Db T80/T95 |
II2G Exd IIC Gb T6/T5/T4
II2D Ext IIIC Db T80/T95/T130 |
II2G Exd IIC Gb T6
II2D Ext IIIC Db T80 |
II2G Exd IIC Gb T6
II2D Ext IIIC Db T80 |
| 防护等级EN60529 |
IP66/67, AI./SS |
IP66/67, AI./SS |
IP66/67, AI./SS |
IP66/67, AI./SS |
| 操作环境温度范围(°C) |
-60~+55/70 |
-60~+65/80/110 |
-60~+65 |
-60~+65 |

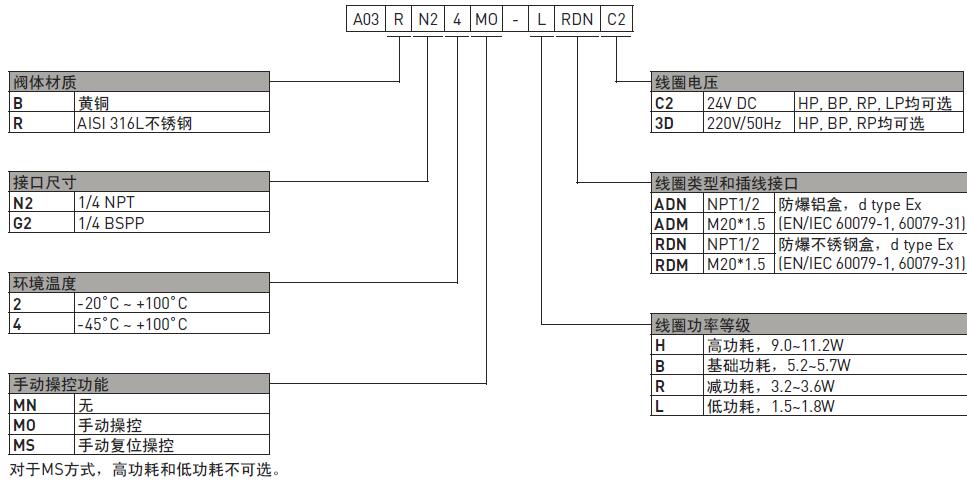

A03系列隔爆电磁阀 - 订货说明
A03系列隔爆电磁阀 - 同类产品参照表
| Parkers |
ASCO IMI |
Norgren |
Bifold |
| A03系列8327 |
系列Y013 |
系列 |
FP06P系列 |
|
