Parker派克 仪表级球阀

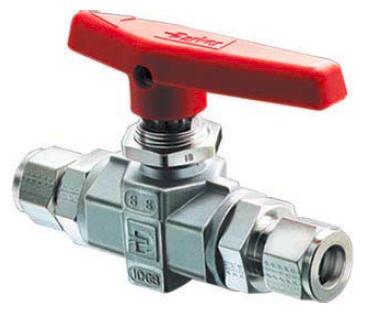

Parker派克 Ball Valve, 6000 PSI - B Series
Parker派克 B 系列球阀-6000 PSI

派克B系列球阀，使用自由浮球设计, 使其在过程控制和仪器仪表应用中有广泛的温度和压力适用范围。

Parker派克B系列球阀-6000 PSI 资料下载

通用型B系列：适用于大多数工况，温度压力范围大，是使用多的球阀

B系列的球阀是Parker典型也是应用广泛的一款球阀，几乎可应用于所有工况。
在多种阀座形式中，B系列球阀采用总体性能优越的浮球式设计，其对压力波动和冲击的反馈能力很强，能有效的减少压力冲击，延长阀门的寿命。

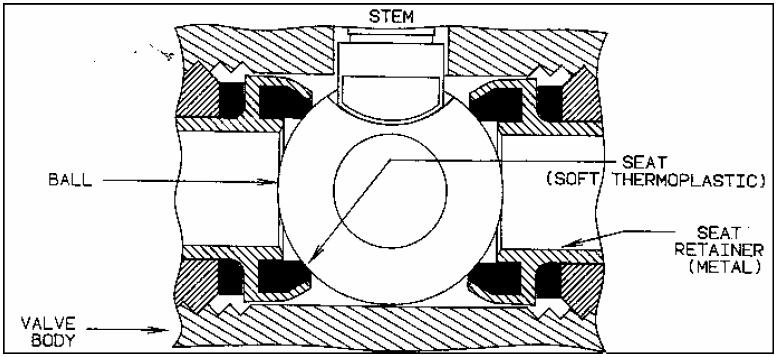

浮球式球阀设计中共有4个重要的部分，球体，阀杆，阀座，阀座挡圈。

浮球式设计的特点和优势的就是球体和阀杆的连接方式。球体的顶部有一条沟槽，阀杆底部的键与之配合，这样球阀关闭时球体就会由于系统压力而滑动，被紧压在下游的阀座上。

球阀阀座密封的材料通常是Telflon，这要比球体金属材料软的多，当球体挤压它时就会产生变形，形成密封。使用范围内的压力增加和温度升高都会导致变形加剧而带来更好的密封效果，更大的压力会让球体更紧的压在阀座上；温度升高会使Teflon抗压强度显著降低，变形也会加剧。

阀座挡圈在过大的冲击和波动时保护阀座密封，阀座密封嵌在挡圈之中，使球阀在压力增加时密封效果更好。

B系列球阀特点：

• 浮球式设计在密封和抗磨损方面性能卓越
• 6000PSI（414BAR）的承压能力
• -55°C到+175°C的温度范围
• 多种接口形式、填料、密封材料、手柄形式及颜色可选
• 标配面板安装
• 气动或电动执行器可选
• 两通、三通球阀可选

B系列球阀的优势：

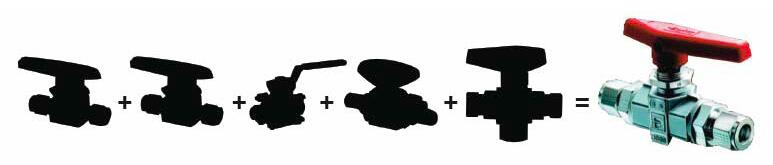

B系列球阀的温度、压力范围广，可选方案多，使其能够覆盖多种应用工况，避免了选择多种阀门时的选型问题、使用风险、货期问题以及库存压力。One valve fits all ！

派克提供手动，气动和电动控制的B系列球阀。为过程控制和仪器仪表应用领域中的流体提供90°快速开关控制。多种阀体，阀座和密封材料可选，以适应阀门广泛的压力(压力上限6,000 PSI) 和温度(温度上限450F/232C)范围.Parker's B Series Ball Valves are available manually, pneumatically, and electrically actuated. They provide quick on-off control of fluids utilized in process and instrumentation applications. A broad selection of valve body, seat, and seal materials provide a wide range of pressures (up to 6,000 PSI) and temperatures (up to 450F/232C) at which the valve may be used.

市场Markets：
- 化工厂Chemical Plants
- 精炼厂Refineries
- 电厂Power Plants
- 石油化工厂Petrochemical Plants

特点/优势Features/Benefits:
- 自由浮球设计为阀座磨损提供补偿。Free floating ball design provides seat wear compensation.
- 阀体标准材料为316不锈钢和铜，Monel Alloy 400 and Hastelloy C-276可根据客户需求定制。Available in 316 Stainless Steel and Brass. Monel Alloy 400 and Hastelloy C-276 construction available upon request.
- 精密加工的球体以获得其良好的密封性能。Micro-finished ball provides a positive seal.
- 直通形流路更大降低了压降。Straight through flow path for minimum pressure drop.
- 多种 US 常用和 SI 标准接口可选。Wide variety of US Customary and SI ports.
- 90° 开关控制。90° actuation.
- 面板安装可选。Panel mountable.
- 可调式 PTFE 阀杆密封，支持在线维护。Adjustable PTFE stem seal can be maintained in-line.
- 手柄标有流向Handle indicates flow direction.
- 操作扭矩小。Low operating torques.
- 手柄限位销。Positive handle stops.
- 多色手柄可选。Color coded handles.
- 气动和电动执行器可选.Optional pneumatic and electric actuation.
- 活载 PTFE 阀杆密封材料可选.Optional live-loaded PTFE stem seals.
- 无需调节的O形圈阀杆密封可选。Optional non-adjustable O-ring stem seals.
- 上游和下游排放口可选.Optional upstream and downstream drain models.
- 不锈钢手柄和加长手柄可选.Optional stainless steel and extended handles.

应用Applications：
- 分流Flow Diversion
- 选向Flow Selection
- 快充系统Quick Fill Systems
- 混合系统Process Mixing Systems
- 仪表盘Instrument Panels
- 远程关闭(带执行器)Remote Shut Off (with Actuation)

性能特点：
max.运行压力：103,414 barg，1,500, 6,000 bar
max.运行温度：232 °C，450 °F
min.运行温度：-54 °C，-65 °F
结构材料：316 不锈钢

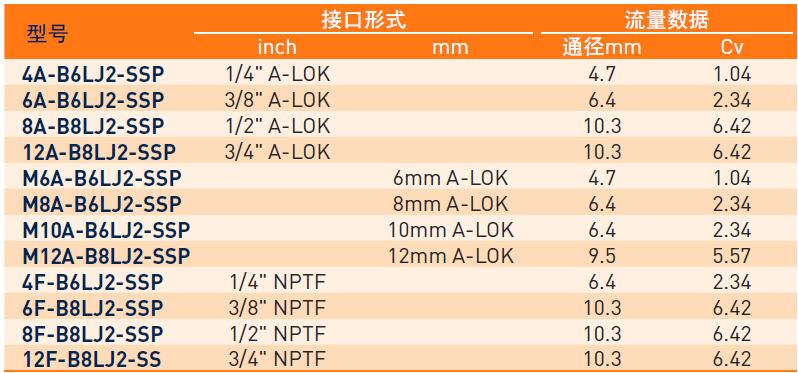

流速：0.93, 2.34, 6.42, 1.04, .70, .87, 3.62 Cv
连接 1 尺寸：1/8" - 3/8"，NPT内螺纹，双卡套，NPT外螺纹，单卡套
连接 2 尺寸：1/8" - 3/8"，NPT内螺纹，双卡套，NPT外螺纹，单卡套
阀门类型：二通，三通
阀座材料：PEEK聚醚醚酮，PTFE聚四氟乙烯

描述：仪表级阀门标准材质为316不锈钢

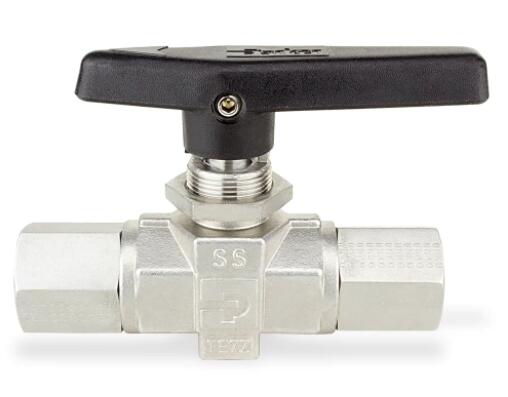

B系列球阀

Ball Valve, 6000 PSI - B Series 型号
