数据中心液冷

为了确保超级计算机和大型数据中心的正常工作，创新的冷却系统发挥着重要作用. 了解派克流体连接件产品为热管理系统提供的连接解决方案如何为您提供帮助.

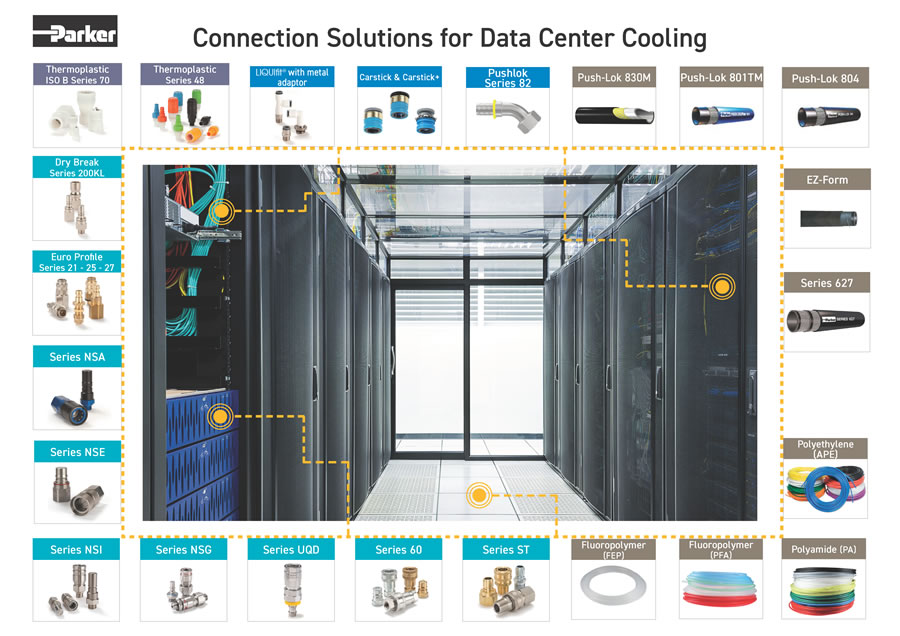

数据中心的液冷管路解决方案

数据中心对企业至关重要，因为它们存储、通信和传输我们每天产生的海量信息。数据中心由数千台数据处理设备组成，如服务器、交换机和路由器，它们辐射出大量的能量和热量。这些系统产生的热量必须适当散热，防止温度升高导致系统可靠性下降，从而增加维护成本。派克汉尼汾在管路系统防泄漏设计方面，具有丰富的技术知识和经验，致力于为数据中心液冷管路系统提供综合性解决方案，设计实现大流量、低压降、无泄漏的管路连接产品，使液冷系统高效、稳定、安全的运行。

— 平齐端面无泄漏的快换接头可以用于连接冷板和分水模块的回路中；在单一服务器单元出现故障时，断开与冷却系统的连接。方便客户维修维护。盲插式快换接头可以实现多支路的同时连接和断开。

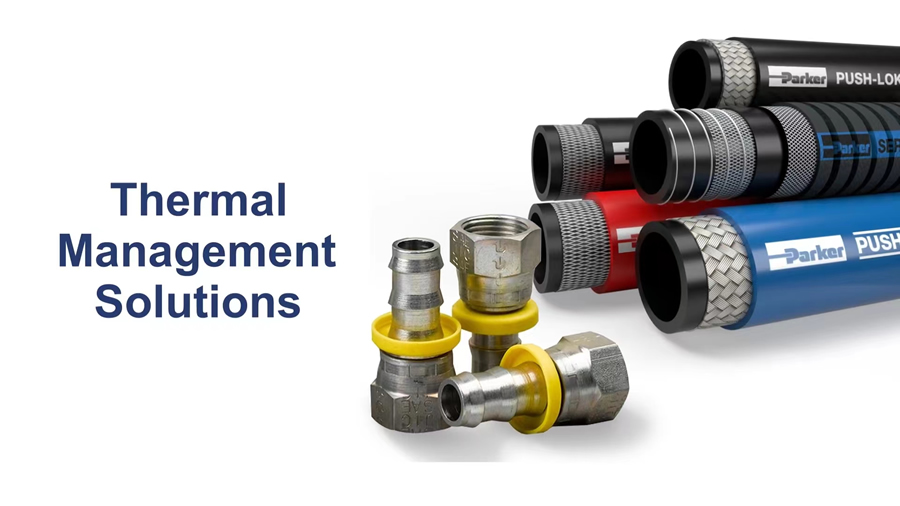

— 软管产品，弯曲半径小，柔韧性非常好，在狭小空间也可从容布置，化学兼容性好，可与多种常见冷却介质兼容。
— 快插式接头，外形紧凑，安装快捷，与热塑管配合可用于冷板与冷板的连接或者冷板与其他冷却元件的连接。
— Transair.不锈钢管路可以作为液冷系统的主管路，安装快捷简单，产品安全稳定，耐腐蚀，可以保持液冷管路系统的长期性能。
— 定制化的分水模块，可以节省客户的装配时间和测试时间。

派克支持 & OCP 会员资格

针对您的应用，我们的专家都随时准备通过全面的支持,久经考验的知识经验，帮助您解决棘手的热管理挑战。 派克汉尼汾是OCP成员，您可以通过OCP项目了解更多派克产品和技术贡献。

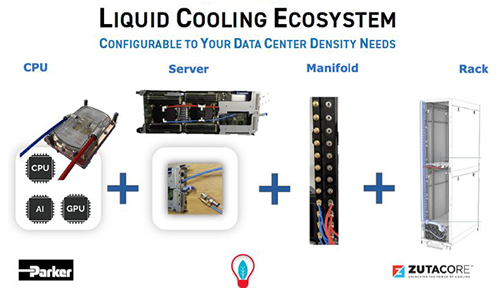

定制化解决方案

产品资料

数据中心 - 液冷软管	数据中心 - 液冷管路系统解决方案
Data Center Application Overview	Fluid Handling Solutions for Tempering & Cooling
Thermal Management Hoses	Fittings & Valves for Liquid Cooling Applications

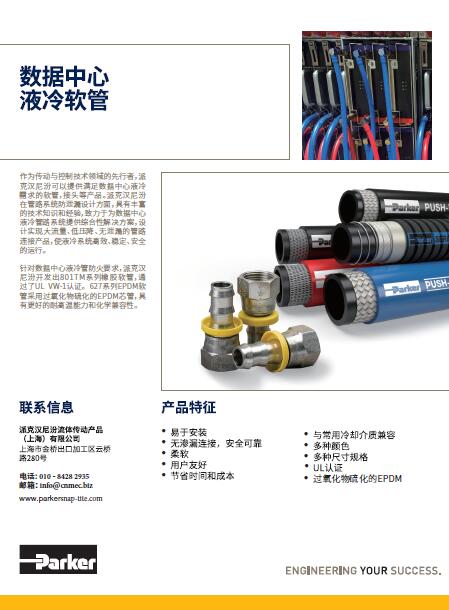

数据中心 - 液冷软管

数据中心 - 液冷管路系统解决方案

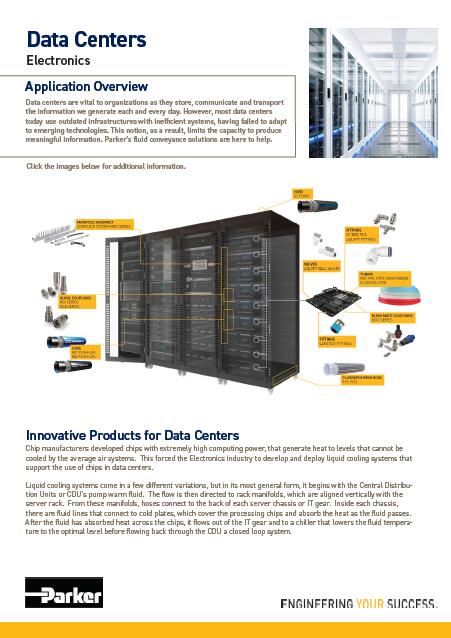

Data Center Application Overview

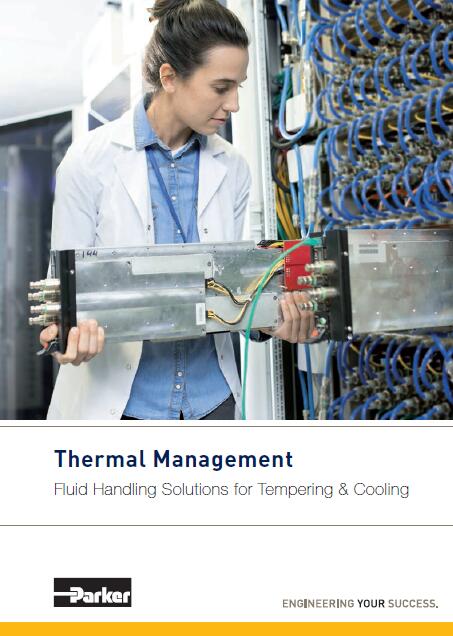

Fluid Handling Solutions for Tempering & Cooling

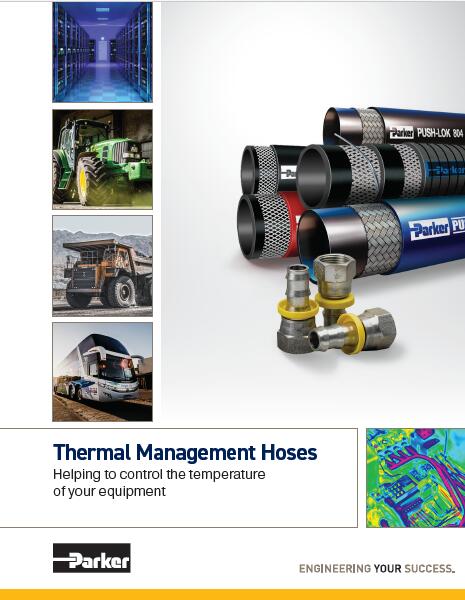

Thermal Management Hoses

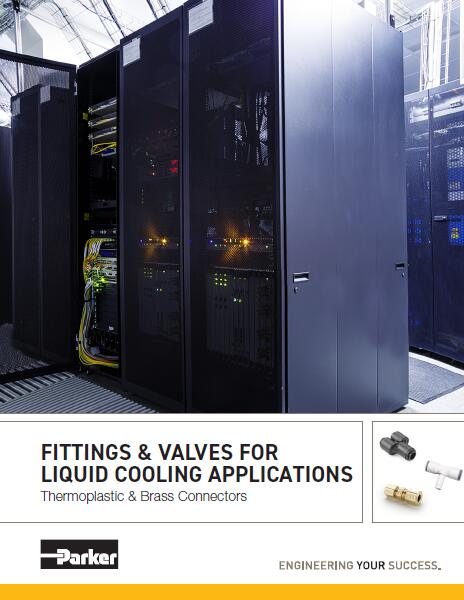

Fittings & Valves for Liquid Cooling Applications

数据中心 - 液冷管路系统解决方案

派克汉尼汾中国成立于20世纪80年代，是中国对外开放及国外直接投资以来最早成立的外国合资企业之一。公司拥有八大核心技术，产品应用及解决方案涵盖生命科学、轨道交通、工程机械、石油天然气、商用车、能源、汽车制造以及航空航天等市场。派克汉尼汾中国区总部位于上海，在华设有21个生产基地及9个区域销售办事处，拥有3000多名员工。

数据中心的液冷管路解决方案

数据中心对企业至关重要，因为它们存储、通信和传输我们每天产生的海量信息。数据中心由数千台数据处理设备组成，如服务器、交换机和路由器，它们辐射出大量的能量和热量。这些系统产生的热量必须适当散热，防止温度升高导致系统可靠性下降，从而增加维护成本。派克汉尼汾在管路系统防泄漏设计方面，具有丰富的技术知识和经验，致力于为数据中心液冷管路系统提供综合性解决方案，设计实现大流量、低压降、无泄漏的管路连接产品，使液冷系统高效、稳定、安全的运行。

— 平齐端面无泄漏的快换接头可以用于连接冷板和分水模块的回路中；在单一服务器单元出现故障时，断开与冷却系统的连接。方便客户维修维护。盲插式快换接头可以实现多支路的同时连接和断开。
— 软管产品，弯曲半径小，柔韧性非常好，在狭小空间也可从容布置，化学兼容性好，可与多种常见冷却介质兼容。
— 快插式接头，外形紧凑，安装快捷，与热塑管配合可用于冷板与冷板的连接或者冷板与其他冷却元件的连接。
— Transair.不锈钢管路可以作为液冷系统的主管路，安装快捷简单，产品安全稳定，耐腐蚀，可以保持液冷管路系统的长期性能。
— 定制化的分水模块，可以节省客户的装配时间和测试时间。

— 了解更多液冷管路系统解决方案：

NSI/NSP 系列快换接头
公称通径：3/6/9/12
工作压力：20bar
工作温度：-20°C ~+200°C(FKM)
接头材质选项：黄铜/不锈钢
密封材质选项：FKM/EPDM
接头阀芯类型：平齐端面阀

NSG 系列快换接头
公称通径：3
工作压力：11bar
工作温度：-40°C ~+70°C
接头材质选项：不锈钢
密封材质选项：EPDM
接头阀芯类型：平齐端面阀

UQD系列快换接头
公称通径：3.2
工作压力：11bar
工作温度：-40°C ~+70°C
接头材质选项：不锈钢
密封材质选项：EPDM
接头阀芯类型：平齐端面阀

NSE系列快换接头
公称通径：16/19/25
工作压力：15bar
工作温度：-20°C ~+200°C(FKM)
接头材质选项：不锈钢
密封材质选项：FKM/EPDM
接头阀芯类型：平齐端面阀

NSA系列快换接头
公称通径：6/8/10/12/19/25
工作压力：20bar
工作温度：-50°C ~+175°C(氟硅)
接头材质选项：铝合金
密封材质选项：氟硅
接头阀芯类型：平齐端面阀

NSIC/NSAC系列盲插接头
公称通径：3/6/9
工作压力：15bar
工作温度：-20°C ~+120°C
接头材质选项：铜镀镍/铝合金/不锈钢
密封材质选项：EPDM
接头阀芯类型：平齐端面阀

200KL系列快换接头
公称通径：4/6/9/12/19/25
工作压力：15bar
工作温度：-40°C ~+150°C(EPDM)
接头材质选项：铜镀镍/不锈钢
密封材质选项：NBR/EPDM/FKM
接头阀芯类型：平齐端面阀

RNS系列快换接头
公称通径：6
工作压力：60bar
工作温度：-40°C ~+150°C(EPDM)
接头材质选项：铜镀镍/不锈钢
密封材质选项：NBR/EPDM/FKM
接头阀芯类型：平齐端面阀

60系列快换接头
接头尺寸：1/8"~2 1/2"
工作压力：85bar~210bar
工作温度：-20°C ~+200°C(FKM)
接头材质选项：黄铜/不锈钢
密封材质选项：NBR/EPDM/FKM
接头阀芯类型：锥面阀

21系列塑料快换接头
公称通径：5
工作压力： 10bar(POM)
8bar(PVDF)
工作温度：-20°C ~+80°C(NBR)
接头材质选项：POM/PVDF
密封材质选项：NBR/EPDM/FKM
接头阀芯类型：锥面阀

70系列塑料快换接头
公称通径：4.3~30
工作压力：10bar
工作温度：-40°C ~+90°C(EPDM)
接头材质选项：POM
密封材质选项：NBR/EPDM/FKM
接头阀芯类型：锥面阀

48系列塑料快换接头
公称通径：7
工作压力： 10bar(POM)
8bar(PVDF)
工作温度：-20°C ~+80°C(NBR)
接头材质选项：POM/PVDF
密封材质选项：NBR/EPDM/FKM
接头阀芯类型：锥面阀

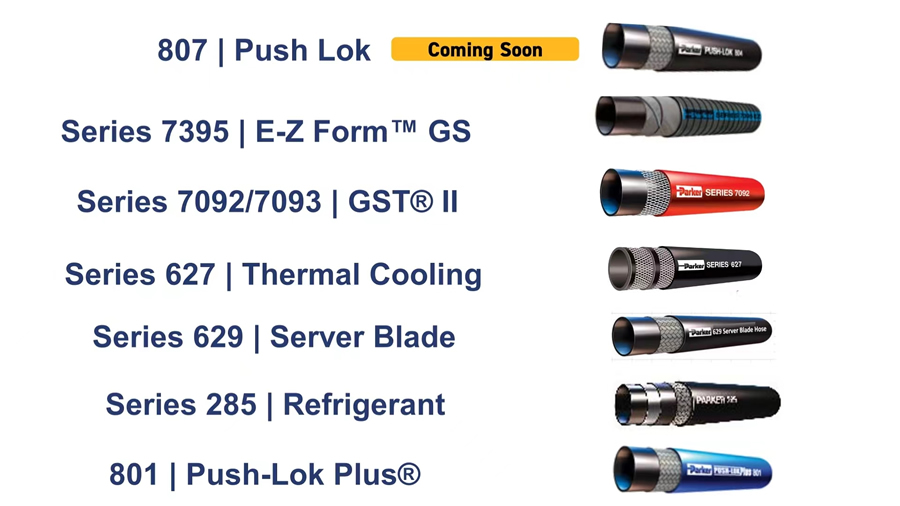

801系列Push-Lok
多功能软管
软管尺寸：-4 至 -16
工作压力：14bar~24bar
工作温度：-40°C ~+85°C
适用介质：水/防冻剂/去离子水
可选颜色：黑、蓝、红、绿、灰、黄

H561系列软管
软管尺寸：-4/-5/-6
工作压力：103bar
工作温度：-40°C ~+85°C
适用介质：水/水乙二醇
技术特点：外径小、弯曲半径小

801TM系列Push-Lok
多功能软管
软管尺寸：-4/-6
工作压力：24bar
工作温度：-40°C ~+85°C
适用介质：水/水乙二醇/去离子水

285系列软管
软管尺寸：-4 至 -12
工作压力：34bar
工作温度：-30°C ~+125°C
适用介质：R12/R22/R134a
扣压接头：26系列

804系列软管
软管尺寸：-4至-12
工作压力：10bar
工作温度：-40°C ~+93°C
适用介质： 水/水乙二醇/去离子水
技术特点：EN45545、UL防火认证

EZ-FORM软管
公称通径：12.7mm 至 102mm
工作压力：5bar
工作温度：-45°C ~+125°C
适用介质：水/水乙二醇
技术特点：柔软

811系列软管
软管尺寸：-12 至 -48
工作压力：4bar~21bar
工作温度：-40°C ~+85°C
适用介质： 水/去离子水/水乙二醇
扣压接头：43系列

6722系列软管
软管尺寸：-4 至 -16
工作压力：4~5bar
工作温度：-53°C ~+175°C
适用介质：水/水乙二醇
技术特点：柔软、小弯曲半径

830M系列软管
软管尺寸：-4至-12
工作压力：16bar
工作温度：-40°C ~+80°C
适用介质：水/水乙二醇/去离子水
可选颜色：黑、蓝、红、绿

7092/7093系列软管
内胶层： 黑色EPDM；
增强层：四层纤维编织；
外胶层：黑色EPDM；
温度： -40°C至 +100°C。

627过氧化物硫化的EPDM软管

内胶层：过氧化的EPDM
增强层:两层/四层纤维编织
外胶层:EPDM，满足UL 94 HB
温度:-40°C 至+100°C

派克285系列制冷剂软管 数据中心液冷管
285系列空调制冷剂软管 - 500 PSI恒定工作压力软管

该系列产品全尺寸可承压500 psi
冷媒渗透率低，高于SAE J3062中“超低”制冷剂渗透等级要求
符合SAE J3062 C型软管规范。

481系列CDU应用软管

- 可用于传输水乙二醇、空气和水等
- 一层钢丝编织结构，高工作压力，安全系数高
- 弯曲半径小，柔软
- 水基介质耐温范围-40~85°C
- 不剥胶扣压式，安全性高
- 国内市场主要使用大尺寸规格于主管路CDU应用
- 青岛工厂本地化生产

软管产品是用于液冷数据中心管路，产品与去离子水、杀菌剂和防锈剂、水/丙二醇混合物(PG25)组成的高性能冷却液兼容，软管用于液冷却系统中流体在储存器和计算机服务器刀片之间的循环。服务器刀片内部的冷却管路基于制造商要求。

PTFE波纹管
软管尺寸：-4 至 -32
工作压力：31bar~207bar
工作温度：-73°C ~+232°C
适用介质： 水/水乙二醇/去离子水
技术特点：柔软、兼容性好

838M系列软管
软管尺寸：-4至-12
工作压力：16bar
工作温度：-40°C ~+80°C
适用介质：水/水乙二醇/去离子水
技术特点：橙色、绝缘

金属波纹管
软管尺寸：-4 至 -96
工作压力：0.75bar~186bar
工作温度：-228°C ~+648°C
适用介质：水/水乙二醇/去离子水
技术特点：柔软、兼容性好

FEP tubing
公称通径：2.5mm 至 10mm
工作压力：0bar~28bar
工作温度：-40°C ~+150°C
适用介质：水/水乙二醇

FEP/PTFE波纹管
公称通径：2.5mm 至 9mm
工作压力：5bar~16bar
工作温度：-40°C ~+95°C
适用介质：水/水乙二醇

防火花PU tubing
公称通径：2.5mm 至 8mm
工作压力：5bar~14bar
工作温度：-20°C ~+70°C
适用介质：水/水乙二醇

PA tubing
公称通径：1.8mm 至 13mm
工作压力：10bar~50bar
工作温度：-40°C ~+100°C
适用介质：水/水乙二醇

82系列Push-Lok接头
公称通径：6mm 至 25mm
工作压力：20bar
工作温度：-40°C ~+150°C
材质：黄铜/不锈钢

不锈钢扣压式接头
公称通径：6mm 至 51mm
工作压力：4bar~400bar
工作温度：-40°C ~+100°C
材质：不锈钢

LF3600系列接头
公称通径：2mm 至 12mm
工作压力：20bar
工作温度：-25°C ~+150°C
适用介质：水/水乙二醇

LF3800系列接头
公称通径：2mm 至 12mm
工作压力：20bar
工作温度：-25°C ~+150°C
适用介质：水/水乙二醇

Liquifit 系列接头
公称通径：4mm 至 14mm
工作压力：16bar
工作温度：-10°C ~+120°C
适用介质：水/水乙二醇

Modufit 系列接头
公称通径：4mm 至 14mm
工作压力：16bar
工作温度：-40°C ~+100°C
适用介质：水/水乙二醇

S6C系列不锈钢单向阀
接头尺寸：1/4"~ 1"
工作压力：413bar（1/4~1/2）
工作温度：-40°C ~+204°C(FKM)
适用介质：水/ 水乙二醇

4812系列不锈钢球阀
公称通径：10mm 至 50mm
工作压力：65bar
工作温度：-20°C ~+150°C(FKM)
适用介质：水/水乙二醇

Transair.不锈钢接头
工作压力：10bar
工作温度：-20°C ~+60°C
适用介质：水/水乙二醇

Transair. 不锈钢管
钢管外径： .22mm, .28mm, .42mm, .60mm, .76mm, .100mm
钢管材质：AISI 304或316L

非标定制化产品
分水模块
分水模块
软管硬管总成
分水模块
