MiniButtweld 超高纯度管对焊接头

MiniButtweld超纯净微型焊接接头 | #2 MKM-SSV .028
MiniButtweld Ultra-High Purity Tube Buttweld Fitting | #2 MKM-SSV .028
MiniButtweld 微型焊接接头

MiniButtweld 微型焊接接头的加工和表面强化处理防止泄漏,抑制腐蚀,并能安装轨道TIG（钨/惰性气体）焊接设备.优化使用轨道焊接系统,设计用于超高压管道系统. 作为仪器仪表流体控制系统技术的行业先行者，派克汉尼汾Veriflo工厂的MiniButtweld 微型焊接接头是为超高纯度应用而设计的，这些行业严格要求焊接管道系统的性能和稳定性。微型焊接接头的加工和表面强化处理以免泄漏，抑制腐蚀，并能够安装轨道TIG（钨/惰性气体）焊接设备。因此，MiniButtweld 微型焊接接头是快速焊接、简便地制造气体分配系统的理想选择。

MiniButtweld 微型焊接接头的尺寸范围从1/8英寸到1/2英寸可选，并可在各种结构本体配置中选择用于任何场景（直通接头、三通接头、90°弯通接头、四通接头）。它们是用Veriflo的Vericlean 316L不锈钢经过内部电抛光表面光洁度加工5微米英寸Ra的100级洁净室中清洗和制造的，它们提供具有高耐腐蚀性和高清洁度的MiniButtweld接头，超过了严格的半切削加工要求的要求。

MiniButtweld 微型焊接接头的尺寸的孔直径匹配，从而有效大幅减少湍流、死区和颗粒包封的风险。创建平滑、防腐蚀的流道实现气体分配系统的理想性能。

MiniButtweld超纯净微型焊接接头 | #2 MKM-SSV .028
MiniButtweld Ultra-High Purity Tube Buttweld Fitting | #2 MKM-SSV .028

市场应用：
- 半导体生产
- 半导体设备集成工厂
- 分析实验室
- 药物分析，生产
- 生物危害
- 航空航天
- 工业生产

典型应用：
- 腐蚀性和特殊性气体
- 半导体实验室气体分配系统
- 半导体设备
- 半导体设备二次配管
- 气体控制柜
- 阀门分配箱系统（VMB）
- 油管系统

特点/优势：
- 表面增强工艺，以免泄漏，抑制腐蚀，并允许与轨道焊接系统一起使用
- 平滑过渡到内径，更小截流区域
- 用Veriflo的Vericlean 低硫316L不锈钢在洁净室中清洗和制造的
- 高度紧凑的设计允许在紧密空间中弯曲和连接。
- 5 Ra内部电抛光表面光洁度
- 热代码标记；可追溯到原装机检验证书
- 各种结构本体配置可选择

MiniButtweld   接头针对轨道焊接系统进行了优化，专为在 UHP 管道系统中使用而设计。接头非常紧凑，并具有独特的润湿表面增强功能，可防止释气、抑制腐蚀。

Parker Veriflo division MiniButtweld? Fittings are designed for ultra-high purity applications that require the performance and reliability of a welded tubing system. The fittings unique machining and surface enhancement prevents outgassing, inhibits corrosion, and enables installation with orbital TIG (tungsten/inert gas) welding equipment. As a result, MiniButtweld? fittings are the go-to option for quick and easy fabrication of welded gas distribution systems.

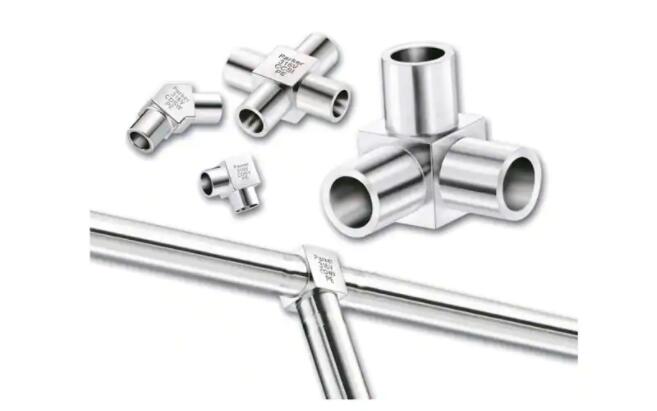

MiniButtweld? fittings range from 1/8 to 1/2 inch in size and come available in a variety of body configurations for use in any scenario (straight unions, tees, 90° elbows, crosses). They are specially cleaned and fabricated in a Class 100 cleanroom from Veriflo's proprietary Vericlean? 316L stainless steel. The 5 microinch Ra internal electropolish surface finish, provides MiniButtweld? fittings with high corrosion resistance, and extreme cleanliness that exceeds the demands of the most stringent semicondcutor processing requirements.

The fittings' bore diameters are matched in all sizes; thus, effectively eliminating turbulent flow, dead zones, and the risk of particle entrapment. Creation of a smoother, corrosion inhibiting flow path ensures optimal performance for any gas distribution system.

Markets:
- Semiconductor
- Tool Fab
- Analytical Laboratory
- Pharmaceutical
- BioPharm
- Aerospace
- Industrial

Applications:
- Corrosive and specialty gases
- Semiconductor Fab Gas Distribution Systems
- Semiconductor Tools
- Tool Hook-ups
- Gas Cabinets
- Valve Manifold Boxes (VMB)
- Tubing Systems

Features/Benefits:
- Unique surface enhancement that prevents outgassing, inhibits corrosion, and allows for use with orbital welding systems
- Smooth transition into the internal diameter minimizes entrapment areas
- Fabricated in Class 100 cleanroom from low sulfur Vericlean 316L stainless steel
- Highly compact design allows for bending and coupling in tight spaces
- 5 Ra internal electropolish surface finish
- Permanently heat code marked; traceable to original mill certificate of test
- Available in a variety of body configurations

技术规格：

• 连接器4尺寸（毫米）： NA
• 连接器4尺寸（英寸）： 1/8 in.
• 连接3尺寸（毫米）： NA
• 连接器2尺寸（英寸）： 1/8 in.
• 连接器3尺寸（英寸）： 1/8 in.
• 连接2尺寸（毫米）： NA
• 配置： Union Cross
• 阀体材料： 316L VIM/VAR
• 连接尺寸（英寸）： 1/8 in.
• 连接尺寸（毫米）： NA
• 管件长度（英寸）： NA
• 选件： NA
• 配置： 直通接头，90度弯通接头，三通接头，四通接头，变径接头，转换接头
• 阀体材料： 316L VIM/VAR不锈钢
• 连接尺寸： 1/8 至 1/2 in., 6mm
• 工作温度： 高达 482 (250°C) °F
• 额定压力： 高达 8,500 (580 bar) psi
