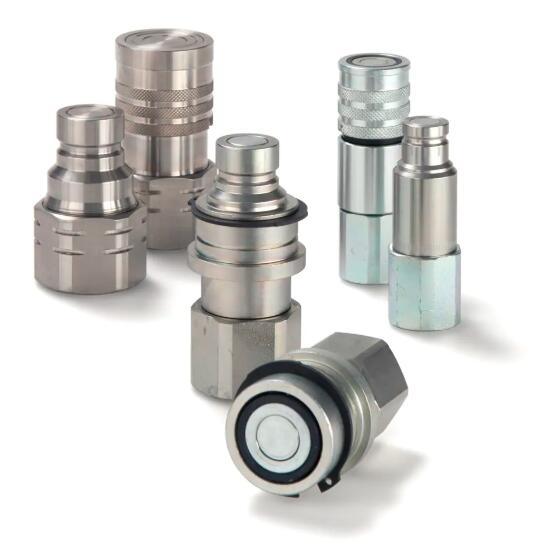

Parker Hydraulic Flat Face Quick Coupling with ISO 16028 Profile, Series FEM / IF
Parker派克FEM / IF系列液压平面快速接头，ISO 16028型
Parker派克流体连接件Parker fluid connectors
平面快速连接系统，阀体尺寸为1/8“至1”，适用于压力高达450 bar的中压应用。Flat Face quick coupling system with body size 1/8" up to 1" for medium pressure applications up to 450 bar.
Parker派克FEM / IF系列液压平面快速接头，ISO 16028型
密封材料及温度范围： |
丁腈橡胶：碳钢的标准密封材料，-40°C ~ +120°C
氟橡胶：316不锈钢的标准密封材料，-25°C ~ +200°C |
本体材料： |
碳钢
316不锈钢 |
优势与优点： |
- 符合ISO 16028标准要求，平齐端面阀芯，无溢流，快插式连接
- 可选碳钢及316不锈钢材料，标配套筒锁
- 阴阳接头均可选背压释放器设计，可在高达工作压力的背压下连接快换
- 可选集成模板型式 |
派克 FEM / IF 系列平齐端面液压快换，符合 ISO 16028 标准结构，能与相同标准下的快换进行互换。该系列快换能够在阴接头与阳接头断开时，将液压油的溢流损失降到更低，做到无泄漏断开。由于其阀芯设计结构，该系列快换压降更小，效能更大。FEM / IF 系列标准形式的本体材料是碳钢或者不锈钢。
市场：
- 农业机械
- 汽车
- 石油以及天然气
- 过程控制
- 发电
- 轨道交通
- 市政设施
- 安防
- 工业液压
- 机械工具
- 物料搬运
- 建筑机械
特征/优势：
- 标配套筒锁，可保护其不发生意外断开
- FEC 系列可带背压释放器，能够在静压（可高达工作压力）轻松进行连接
- FEMP 以及 FECP系列，推拉式连接形式，可以用来定制多通道形式或者是快换需要固定的应用场合
应用：
其平齐端面设计，可以在液压系统实现清洁断开/连接形式，同时适用于工程机械液压系统以及工业液压系统
- 拖拉机
- 卡车
- 装载机
- 军用设备
- 液压工具
-压铸机
-注塑机
min.运行温度：-25, -30 °C
连接类型：内螺纹
应用：Medium Pressure
主体尺寸：1/8 - 1 inch
品牌：Tema
配件连接类型：Female Thread
符合规格：ISO 16028
交换式：ISO 16028
max.运行压力：200, 250, 315, 450 bar /2900, 3620, 4560, 6520 psi
max.运行温度：212, 392 °F /100, 200 °C
介质：Chemical Fluids, Hydraulic Fluids, Steam, Water
阀门类型：Non-Spill / FlatFace
长度：35 高达 146 mm
六角螺母尺寸：17 高达 65 mm
外径：18,6 高达 60 mm
结构材料：碳钢，黄铜/碳钢，不锈钢
密封材料：NBR, FKM
工作压力：200, 250, 315, 450 bar

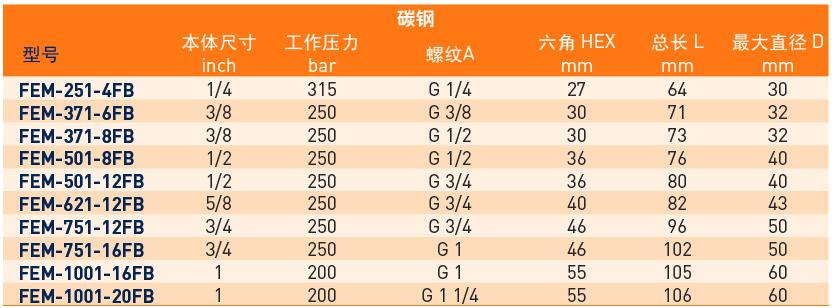

FEM / IF系列 - 阴接头
碳钢 |
| 型号 |
本体尺寸
inch |
工作压力
bar |
螺纹A |
六角 HEX
inch |
总长 L
mm |
max.直径 D
mm |
| FEM-251-4FB |
1/4 |
315 |
G 1/4 |
27 |
64 |
30 |
| FEM-371-6FB |
3/8 |
250 |
G 3/8 |
30 |
71 |
32 |
| FEM-371-8FB |
3/8 |
250 |
G 1/2 |
30 |
73 |
32 |
| FEM-501-8FB |
1/2 |
250 |
G 1/2 |
36 |
76 |
40 |
| FEM-501-12FB |
1/2 |
250 |
G 3/4 |
36 |
80 |
40 |
| FEM-621-12FB |
5/8 |
250 |
G 3/4 |
40 |
82 |
43 |
| FEM-751-12FB |
3/4 |
250 |
G 3/4 |
46 |
96 |
50 |
| FEM-751-16FB |
3/4 |
250 |
G 1 |
46 |
102 |
50 |
| FEM-1001-16FB |
1 |
200 |
G 1 |
55 |
105 |
60 |
| FEM-1001-20FB |
1 |
200 |
G 1 1/4 |
55 |
106 |
60 |

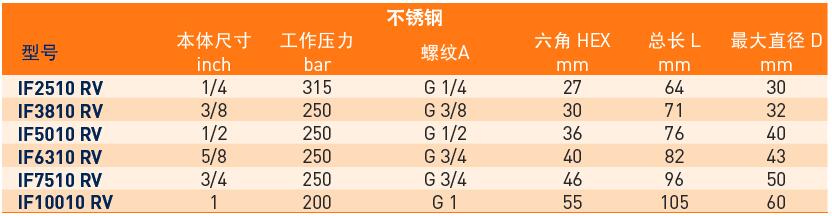

不锈钢 |
| 型号 |
本体尺寸
inch |
工作压力
bar |
螺纹A |
六角 HEX
inch |
总长 L
mm |
max.直径 D
mm |
| IF2510 RV |
1/4 |
315 |
G 1/4 |
27 |
64 |
30 |
| IF3810 RV |
3/8 |
250 |
G 3/8 |
30 |
71 |
32 |
| IF5010 RV |
1/2 |
250 |
G 1/2 |
36 |
76 |
40 |
| IF6310 RV |
5/8 |
250 |
G 3/4 |
40 |
82 |
43 |
| IF7510 RV |
3/4 |
250 |
G 3/4 |
46 |
96 |
50 |
| IF10010 RV |
1 |
200 |
G 1 |
55 |
105 |
60 |

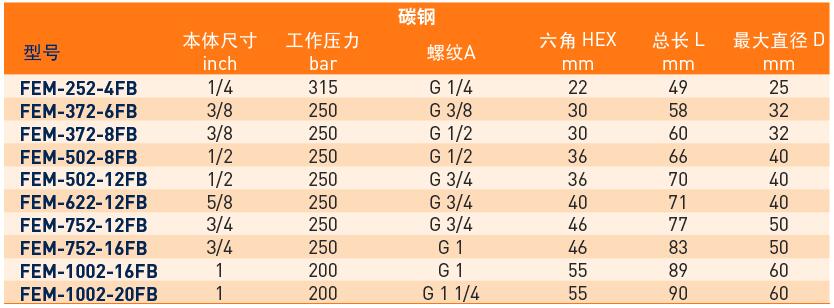

FEM / IF系列 - 阳接头
碳钢 |
| 型号 |
本体尺寸
inch |
工作压力
bar |
螺纹A |
六角 HEX
inch |
总长 L
mm |
max.直径 D
mm |
| FEM-252-4FB |
1/4 |
315 |
G 1/4 |
22 |
49 |
25 |
| FEM-372-6FB |
3/8 |
250 |
G 3/8 |
30 |
58 |
32 |
| FEM-372-8FB |
3/8 |
250 |
G 1/2 |
30 |
60 |
32 |
| FEM-502-8FB |
1/2 |
250 |
G 1/2 |
36 |
66 |
40 |
| FEM-502-12FB |
1/2 |
250 |
G 3/4 |
36 |
70 |
40 |
| FEM-622-12FB |
5/8 |
250 |
G 3/4 |
40 |
71 |
40 |
| FEM-752-12FB |
3/4 |
250 |
G 3/4 |
46 |
77 |
50 |
| FEM-752-16FB |
3/4 |
250 |
G 1 |
46 |
83 |
50 |
| FEM-1002-16FB |
1 |
200 |
G 1 |
55 |
89 |
60 |
| FEM-1002-20FB |
1 |
200 |
G 1 1/4 |
55 |
90 |
60 |

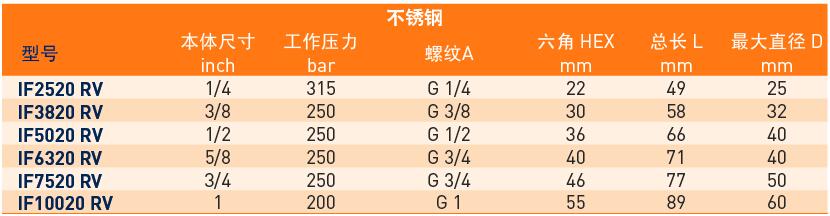

不锈钢 |
| 型号 |
本体尺寸
inch |
工作压力
bar |
螺纹A |
六角 HEX
inch |
总长 L
mm |
max.直径 D
mm |
| IF2520 RV |
1/4 |
315 |
G 1/4 |
22 |
49 |
25 |
| IF3820 RV |
3/8 |
250 |
G 3/8 |
30 |
58 |
32 |
| IF5020 RV |
1/2 |
250 |
G 1/2 |
36 |
66 |
40 |
| IF6320 RV |
5/8 |
250 |
G 3/4 |
40 |
71 |
40 |
| IF7520 RV |
3/4 |
250 |
G 3/4 |
46 |
77 |
50 |
| IF10020 RV |
1 |
200 |
G 1 |
55 |
89 |
60 |
