作为派克流体连接件集团的一部分，Parflex事业部负责设计和制造使用于极端工矿的高性能软管，包括热塑管、聚氟管、集束管、成形管及各种附件。
Parflex产品特点：
独特的预成形技术
超轻型软管
经济型小尺寸软管
极好的耐磨和耐疲劳性
多联管
成形管和集束管
清洁、安全
材料符合苛刻环境要求
Parflex高压软管
与钢丝增强层的橡胶软管或者金属软管相比，热塑管为您提供更多的附加值，且具有独特的优势。热塑管具有极好的化学兼容性和降噪能力，并且耐紫外线辐射及各种腐蚀。同时，纤维增强层使其即使在温度很低的情况下也具有很好的柔性。另外，Parflex 产品可以加工成较长的长度，以减少装配过程中产生的废料，并且减少连接点，降低泄漏的风险。用于化工和腐蚀环境的高温应用，主要针对制药、食品和饮料市场。PAGE品牌特殊的软管种类包括如PAGE-flex SBF 软管（最小弯曲半径为传统光滑内孔软管的1/2）和EPDM 外胶材质的特制软管等。我们同时还提供全系列的Parflex 和PAGE 软管接头。
Parker Parflex 540N - 中压软管
| 构成材料： |
内胶 层：尼龙 增强层：一层高强度合成纤维编织
外胶层：聚氨酯，黑色，针刺 |
| 适用介质： |
石油基液压油或合成液压油，某些化学品流体 |
| 温度范围： |
-40°C ~ +100°C |
| 适用接头： |
56系列接头，具体连接形式请咨询派克公司 |
| 性能： |
超过SAE 100R7， DIN 24 951-2KT, BS 4983 TYPE 1， ISO 3949-1标准要求 |
| 应用： |
可用于农业机械，机器人系统以及阻燃流体应用 |
| 优势与优点 |
化学兼容性好，非常耐磨，重量轻，广泛的应用范围
寿命长，可操作性强，狭小空间易于安装 |
| 型号 |
软管内径 |
软管外径 |
工作压力 |
| DN |
inch |
size |
mm |
mm |
Mpa |
psi |
| 540N-3 |
5 |
3/16 |
-3 |
4.8 |
10.7 |
210 |
3000 |
| 540N-4 |
6 |
1/4 |
-4 |
6.3 |
12.6 |
190 |
2750 |
| 540N-5 |
8 |
5/16 |
-5 |
7.9 |
14.6 |
175 |
2500 |
| 540N-6 |
10 |
3/8 |
-6 |
9.5 |
16.4 |
155 |
2250 |
| 540N-8 |
12 |
1/2 |
-8 |
12.7 |
20.1 |
140 |
2000 |
工作压力情况下软管长度变化率为+/-2%
Parker Parflex520N/528N - 标准液压管
| 构成材料： |
内胶层：尼龙 |
| 增强层：一层高强度人造纤维编织 |
| 外胶层：520N：聚氨酯，黑色，针刺；528N：聚氨酯，橙色，绝缘 |
| 适用介质： |
高压的石油基液压油，合成液压油，气体 |
| 温度范围： |
-40°C~+100°C |
| 适用接头： |
56系列接头，具体连接形式请咨询派克公司 |
| 性能： |
超过SAE 100R8，DIN EN855 TYPE R8，ISP 3949 TYPE R8标准要求 |
| 应用： |
高压的石油基液压油或合成液压油，气体，以及需要轻重量的应用场合 |
| 优势与优点 |
化学兼容性好，非常耐磨，人造纤维增强层实现低膨胀率和小外径，重量轻 |
| 寿命长，一种软管可广泛适用于各种应用，适合狭小环境空间的管路安装且安装方便 |
| 型号 |
软管内径 |
软管外径 |
工作压力 |
| DN |
inch |
size |
mm |
mm |
Mpa |
psi |
| 520N-3/528N-3 |
5 |
3/16 |
-3 |
4.8 |
10.6 |
345 |
5000 |
| 520N-4/528N-4 |
6 |
1/4 |
-4 |
6.3 |
12.7 |
345 |
5000 |
| 520N-5/528N-5 |
8 |
5/16 |
-5 |
7.9 |
14.5 |
310 |
4500 |
| 520N-6/528N-6 |
10 |
3/8 |
-6 |
9.5 |
16.1 |
275 |
4000 |
| 520N-8/528N-8 |
12 |
1/2 |
-8 |
12.7 |
20.4 |
240 |
3500 |

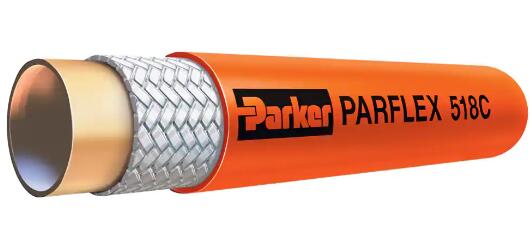

Parker Parflex518C - 绝缘管
| 构成材料： |
芯管: 共聚多酯/ 增强层: 纤维 / 外胶: 聚氨酯 |
| 温度范围： |
-40°C ~ +100°C |
| 适用接头： |
56系列接头，具体连接形式请咨询派克公司 |
| 性能： |
超过SAE J517, SAE 100R7, ANSI A92.2标准要求 |
| 应用： |
暴露或接触于高电压区域的中压液压系统应用 |
| 高空作业车设备 |
| 暴露于高电压区域的液压工具应用 |
| 优势与优点 |
可提供双联或多联结构产品 |
| 高的脉冲寿命且有效提高柔韧性 |
| 低摩擦系数表面 |
| 型号 |
软管内径 |
软管外径 |
工作压力ANSI A92.2 |
工作压力SAE 100R7 |
min.弯曲半径 |
| inch |
mm |
mm |
psi |
Mpa |
psi |
Mpa |
mm |
| 518C-2 |
1/8 |
3.2 |
8.6 |
3,150 |
21.7 |
2,500 |
17.2 |
13.0 |
| 518C-3 |
3/16 |
4.8 |
10.9 |
3,250 |
22.4 |
3,250 |
22.4 |
19.0 |
| 518C-4 |
1/4 |
6.4 |
11.9 |
3,150 |
21.7 |
3,000 |
21.0 |
38.0 |
| 518C-5 |
5/16 |
7.9 |
14.5 |
3,150 |
21.7 |
2,500 |
17.2 |
45.0 |
| 518C-6 |
3/8 |
9.5 |
16.3 |
3,000 |
20.7 |
2,250 |
15.5 |
51.0 |
| 518C-8 |
1/2 |
12.7 |
20.6 |
3,000 |
20.7 |
2,250 |
15.5 |
76.0 |
| 518C-12 |
3/4 |
19.1 |
27.7 |
1,660 |
11.4 |
1,250 |
8.7 |
127.0 |
| 518C-16 |
1 |
25.4 |
33.5 |
1,330 |
9.2 |
1,000 |
6.9 |
203.0 |

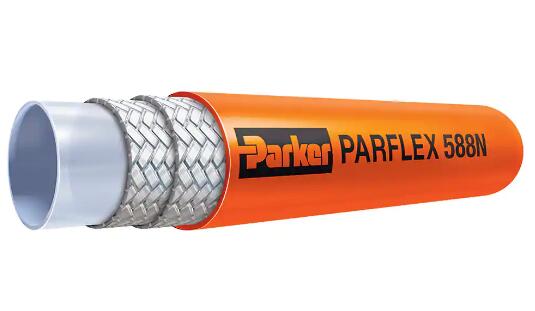

Parker Parflex588N - 高压绝缘管
| 构成材料： |
芯管：共聚多酯 / 增强层：纤维 / 外胶层：聚氨酯，橙色 |
| 温度范围： |
-40°C ~ +100°C |
| 适用接头： |
56 系列接头，具体连接形式请咨询派克公司 |
| 性能： |
超过SAE 100R8, SAE J517标准要求 |
| 应用： |
液压和气动回路及系统 |
| 优势与优点 |
可提供双联或多联结构产品 |
| 比符合100R2标准的橡胶软管更轻，且外径更小 |
| 型号 |
软管内径 |
软管外径 |
工作压力 |
min.弯曲半径 |
| inch |
mm |
mm |
psi |
Mpa |
mm |
| 588N-8 |
1/2 |
12.7 |
22.6 |
3,500 |
24.1 |
102 |
| 588N-10 |
5/8 |
15.9 |
24.9 |
2,750 |
19.0 |
152 |
| 588N-12 |
3/4 |
19.1 |
29.2 |
2,250 |
15.5 |
203 |
| 588N-16 |
1 |
25.4 |
37.3 |
2,000 |
13.8 |
254 |
Parker Parflex919J - 硅胶外皮PTFE软管
| 构成材料： |
芯管：天然符合FDA的PTFE |
| 增强层：304不锈钢丝编织 |
| 外胶层：红色硅胶 |
| 温度范围： |
-40°C ~ +232°C |
| 适用接头： |
91N系列接头，具体连接形式请咨询派克公司 |
| 性能： |
超过SAE 100R14A标准要求, 获得FDA 21 CFR 177.1550认证 |
| 应用： |
化学品传输，通用液压，压缩空气/气体，胶黏剂，冷却管路 |
| 型号 |
软管内径 |
软管外径 |
工作压力 |
min.弯曲半径 |
| inch |
mm |
mm |
psi |
Mpa |
mm |
| 919J-4-RED |
3/16 |
4.8 |
11.4 |
3000 |
20.7 |
51 |
| 919J-6-RED |
5/16 |
7.9 |
14.7 |
2500 |
17.2 |
102 |
| 919J-8-RED |
13/32 |
10.3 |
17.3 |
2000 |
13.8 |
127 |

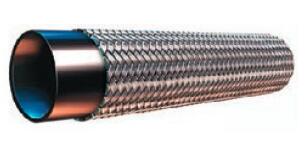

Parker Parflex929B – 厚壁PTFE软管
| 构成材料： |
芯管：黑色静电耗散PTFE |
| 304不锈钢丝编织 |
| 温度范围： |
-73°C ~ +232°C |
| 适用接头： |
91N系列接头，具体连接形式请咨询派克公司 |
| 性能： |
超过SAE 100R14B标准要求，获得FDA 21 CFR 177.1550 (Natural tube)认证 |
| 应用： |
化学品传输，通用液压，压缩空气/气体，胶黏剂，冷却管路 |
| 优势与优点 |
优异的抗扭结能力 |
| 更好的抗气体渗透能力 |
| 型号 |
软管内径 |
软管外径 |
工作压力 |
min.弯曲半径 |
| inch |
mm |
mm |
psi |
Mpa |
mm |
| 929B-4 |
3/16 |
4.8 |
8.9 |
3,000 |
21 |
51.0 |
| 929B-6 |
5/16 |
7.9 |
11.9 |
2,500 |
17 |
102.0 |
| 929B-8 |
13/32 |
10.3 |
15.0 |
2,000 |
14 |
117.0 |
| 929B-12 |
5/8 |
15.9 |
20.1 |
1,200 |
8 |
165.0 |
| 929B-16 |
7/8 |
22.2 |
29.0 |
1,250 |
9 |
188.0 |
Parker Parflex5CNG - 压缩天然气软管
构成材料： |
内胶层：导电尼龙 |
| 增强层：纤维 |
| 外胶层：红色聚氨酯，表面针刺 |
| 适用介质： |
压缩天然气 |
| 温度范围： |
-40°C~+82°C |
| 适用接头： |
CG系列接头，派克工厂扣压，具体连接形式请咨询派克公司 |
| 性能： |
恒定工作压力为345bar |
| 应用： |
CNG加气机，加气站，CNG燃气传输，车用CNG等 |
优势与优点 |
通过CSA/CGA 与ECE R110安全认证 |
| 可提供多联管总成 |
| 型号 |
软管内径 |
软管外径 |
工作压力 |
| DN |
inch |
SIZE |
mm |
mm |
bar |
psi |
| 5CNG-4 |
6 |
1/4 |
-04 |
6.3 |
14.0 |
345 |
5,000 |
| 5CNG-6 |
10 |
3/8 |
-06 |
9.5 |
16.0 |
345 |
5,000 |
| 5CNG-8 |
13 |
1/2 |
-08 |
12.7 |
23.0 |
345 |
5,000 |
| 5CNG-12 |
19 |
3/4 |
-12 |
19.1 |
29.0 |
345 |
5,000 |
| 5CNG-16 |
25 |
1 |
-16 |
25.4 |
40.0 |
345 |
5,000 |
|
